2016年11月18日金曜日

機械学習に関連する学会のクラスタリング

機械学習周辺の学会/論文誌が多くて関連性がよくわからなかったので,引用関係をもとに可視化してみました.マウス操作で拡大/スクロールしたり,マウスオーバーで関連エッジが強調表示されたりします.


全画面表示 / ソース

元データには Aminer が公開している Citation Network Dataset を使っています[1].
[1] Jie Tang, Jing Zhang, Limin Yao, Juanzi Li, Li Zhang, and Zhong Su.
  ArnetMiner: Extraction and Mining of Academic Social Networks.
  In Proceedings of SIGKDD'2008. pp.990-998.

ノードが各論文誌/講演会に対応しており,各ノードのサイズは被引用数を示しています.より具体的には,50件以上の引用/被引用の関係があるノード間にエッジを生成し,引用数に応じた引力と斥力に基づいた運動をシミュレーションすることで,クラスタを形成させています.

ICML(緑色のノード)などのいわゆる機械学習の学会は(近年のブームのせいか)同種内の引力よりも周辺分野からの引力が強いようで,面積が大きい緩いクラスタを形成しているようです.

機械学習の周辺ではコンピュータビジョン,言語処理,ニューラルネット,人工知能などが目立つクラスタを形成しており,データマイニングは機械学習と同様,面積が大きい緩いクラスタを形成しています.

自分の専門が制御理論なので,制御分野の論文誌である Automatica(赤色のノード) と機械学習のトップカンファレンスである ICML (緑色のノード)の近傍にある学会を抽出して可視化してみましたが,大本のデータが DBLP で,制御理論の分野の引用関係があまり収録されていないので,制御分野については寂しい感じになっています.
信号処理とロボットが制御分野の近くでクラスタを形成しており,これらとコンピュータビジョン・ニューラルネットが機械学習との間に位置しています.また,最適化や応用数学のクラスタが制御の近くにあるのもわりと納得です.

前述したデータセットの処理には python および NetworkX, ノードの配置に Gephi,可視化には D3.js を利用しています.これらの有用なソフトウェアを開発・公開されている方々に感謝します.

あと,超重いですがコンピュータ関連分野全体を可視化したものも置いておきます.
https://maruta.github.io/visnet-dml/full/

2016年3月10日木曜日

MATLABで関数型プログラミング入門

先日まで Northeastern University の Robust Systems Lab で訪問研究員をやっていました.その時に関数型プログラミング入門のチュートリアルを行ったのですが,わりと好評だったと思うので,スライドを日本語化したものを公開します.



いわゆる手続き型の言語にも関数型言語由来の機能が追加されるようになって久しく,研究のためのコーディングでもこれらの機能は有用です.しかし,これらの機能の使い道がピンとこないまま,あるいは存在に気づかないまま活用できずにいる学生が多いように感じています.

普通であれば「関数型プログラミングについて勉強しておいて」と学生に伝えれば済むのですが,典型的な関数型プログラミングの解説は典型的な学生に関数型プログラミングの有用性を理解させられるものではなく,学生にとっての体感的な学習コスパ(=有用性/学習コスト)が著しく低いために身につかないように思われます.僕の感覚では,「手続き型言語に追加されている関数型言語由来の機能でちょっと楽をしたい」程度の低いこころざしの範囲であれば,関数型プログラミングの学習コスパは極めて高く,これは適切な教材の不在によって生じている損失のように思われました.

というわけで,このチュートリアルを行うにあたっては,学生が興味を持ちそうな卑近な(日々の宿題を解くのに役立ちそうな)例題を選び,利便性の積極的なアピールを行うアプローチを試みています.大学生という聴衆に特化しているので役に立たない場合も多々あるかと思いますが,何かの参考になりましたら幸いです.



2016年1月7日木曜日

Atom で LaTeX on Windows (+ 最近のビルド環境)


新しい環境を求めて LaTeX の編集環境を Sublime Text 2に移行しましたが,Sublime Text 3 がいつまでもβ版だったりして停滞感があるところで Atom が流行してきたので,そっちに移行していました.

当初は完成度が低くて実用的ではなかったのですが,最近(2016年1月頃)は実用にギリギリ耐える気がしてきたので,設定や注意事項をメモしておきます.

TeXのインストール

多くの方のご尽力により,世界でも標準的な TeX Live をインストールすれば日本語でも不自由しないので,これを使っています.以下でも TeX Live で普通にインストールした環境を前提としています.

何かとTeX関連のバイナリにパスが通っていることを前提としているパッケージが多いので,

C:\texlive\2015\bin\win32

を環境変数Pathに追加してください.
(上記はTeX Live 2015を既定の設定でインストールしたときのパスですが,バージョンなどに合わせて適宜読み替えてください.)

Atomのインストール

Atomのホームページからインストールできます. 最近は標準的なインストールで日本語が問題なく使えます.ただ,後述しますがフォントの設定はした方がよいように思います.

シンタックスハイライティング

文法に応じて色付けするあれです
をインストールします.なお,Atomでのパッケージの検索とインストールは File メニューの Settings で設定のタブを開き,Install を選んで表示される画面から行うことができます.

Latexmkによる自動コンパイル

一応ビルド用のパッケージがあるのですが,日本語原稿と英語原稿で設定を切り替えたりするのが面倒なのと,TeXのエラーメッセージは機械可読性がいまいちで完全にエラーハンドリングできることを期待できないので,最近はエディタのパッケージでビルドを行うのではなくlatexmkで常時自動コンパイル状態にしています.

latexmkrcファイルの準備

文書ごとにフォルダを用意し,TeXのソースを格納しているフォルダに日本語の場合は以下のような latexmkrc ファイル(ファイル名の頭にドットはついていません)
英語の場合は以下のような latexmkrc ファイル
を配置して,TeXのソースを格納しているフォルダで開いたコマンドプロンプトで

latexmk -pvc

を実行しておけばTeXのソース(やbibファイルや図のファイル)が更新されるたびに自動でコンパイルしてくれます.自動でビューワーの起動も行うのですが,後述の Atom内PDFビューワーを使う場合は不要なので設定ファイル内のコメントのように exit か何かを指定しておくとよいと思います.ビューワーを起動しないでコンパイルだけするオプションは無いような気がします.

また,この場合TeXソースがあるフォルダまでCDするのは面倒なので

  • エクスプローラーでシフトキーを押しながら右クリックするとメニューに密かに「このフォルダでコマンドプロンプトを開く」という項目が増えているので,これを使う.
  • atom-terminal パッケージをインストールすると,atom 左側の tree-view でフォルダや右クリックした際に表示されるメニューに Open terminal at root が追加されるのでこれを使う.

などの方法を覚えておくと便利だと思います.

エラーの確認

エラーは.logファイルに出力されています.後述するPDFファイルのタブとともにAtomで開きっぱなしにしておいても順次更新されるので,僕は開きっぱなしにしています.なお,logファイルを色付けして表示するためには Grammar を LaTeX Log に設定する必要があります..log ファイルを開いた状態で右下に Plain Text と表示されているので,これをクリックすると Grammar を選択することができます..logの拡張子で自動的にGrammarを変えることも可能でしょうが,LaTeX以外でも.logの拡張子を持つファイルがあるので特に設定していません.

備考

ファイル名の頭にドットがついた .latexmkrc をホームフォルダ(WindowsではHOME環境変数で指定したフォルダか C:\Users\maruta とかになっていると思います)に配置すると latexmk はデフォルトでその設定を使ってくれますが,昔のTeXソースをコンパイルするときの設定を忘れたり英語原稿と日本語原稿で記述を変えたりするのが面倒なので,TeXの原稿ごとに設定ファイルを配置するこの形に落着きました.

Atom内でのPDFプレビュー(+SyncTeX)

実は大してメリットがない気もしますが,AtomのタブでPDFを開けるとなんかカッコいいです.
をインストールするとこれが実現でき,表示されたPDFをクリックした際に対応箇所のTeXソースに飛ぶSyncTeXを利用することができます.

日本語PDF問題

長らく標準では日本語のPDFが文字化けしていました.これに関してIssueがあったものの途中で止まっていたのですが,調べてみたところ解決できそうでしたのでお願いして直してもらいました.


バージョン 0.39.0 以降では日本語が利用可能です.Issueを作成された@yohasebeさんと開発者の@izuzakさんに感謝いたします.

PDFへのフォント埋め込み設定

Atom の pdf-view パッケージではフォントを埋め込んでいないPDFファイルの漢字には中国語フォントが適用されるようです.ひらがなに使われる日本語フォントとの組み合わせと相まって日本語の文書は大変見苦しくなりますので,何らかのフォントの埋め込みをお勧めします.
TeX Live のコマンドプロンプトで

kanji-config-updmap status

を入力して状況を確認し

kanji-config-updmap ipaex

などのコマンドで埋め込むフォントを選択することができます.

pdf-view の現状の課題

ここまで書いておいてなんですが,100ページくらいのPDFを開くと簡単に不具合を起こしたり,テキストが選択できなかったり検索がかからなかったりするのであまり使い勝手が良いわけではありません(2016年1月現在).今後の進化に期待です.

SumatraPDFでのPDFプレビュー(+SyncTeX)

Atomの外部でPDFをプレビューする場合,いわゆる Acrobat や Reader でPDFファイルを開くとPDFファイルがロックされてTeXのコンパイルができなくなるので,コンパイルのたびにビューワーを閉じないといけませんが,PDFファイルをロックしない SumatraPDF を使うと,PDFを開いたまま修正とコンパイルを行うことができます.SumatraPDFは
からダウンロード可能です.

またビューワー上でクリックした際にTeXソースの該当箇所に自動で移動する SyncTeX については,上述の latexmkrc 内での指定のような -inverse-search オプションを付けて起動するか,適当な(TeXで生成された)PDFを開いた状態でSumatraPDFの左上のアイコンをクリックして表示されるメニューから Settings → Options をクリックし,Set inverse search command-line の項目を

"C:\Users\maruta\AppData\Local\atom\bin\atom.cmd" "%f:%l"

のように設定してください.

atomの実行ファイルはユーザー毎のフォルダにインストールされているので,どの場合も実行ファイルのパス中に含まれる maruta を自分のユーザー名で置き換えることに注意してください.

スペルチェッカの設定

Atomには標準でスペルチェッカがついています.が,Windows の場合
  • Windows 標準のスペルチェッカが使われる
  • 言語はシステムの設定に準じる
という仕様になっているで,英語のスペルチェッカを使うためにはシステムの言語設定を英語に切り替えるしかありません.この辺の仕様については色々と議論があるので,
そのうち改善するような気もしますが,今のところAtomでLaTeXを使う上で最大の問題かもしれません.LaTeX編集中にスペルチェッカを有効にするためには

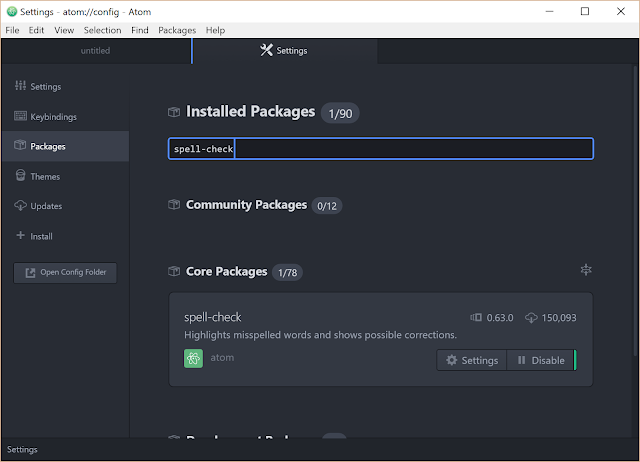

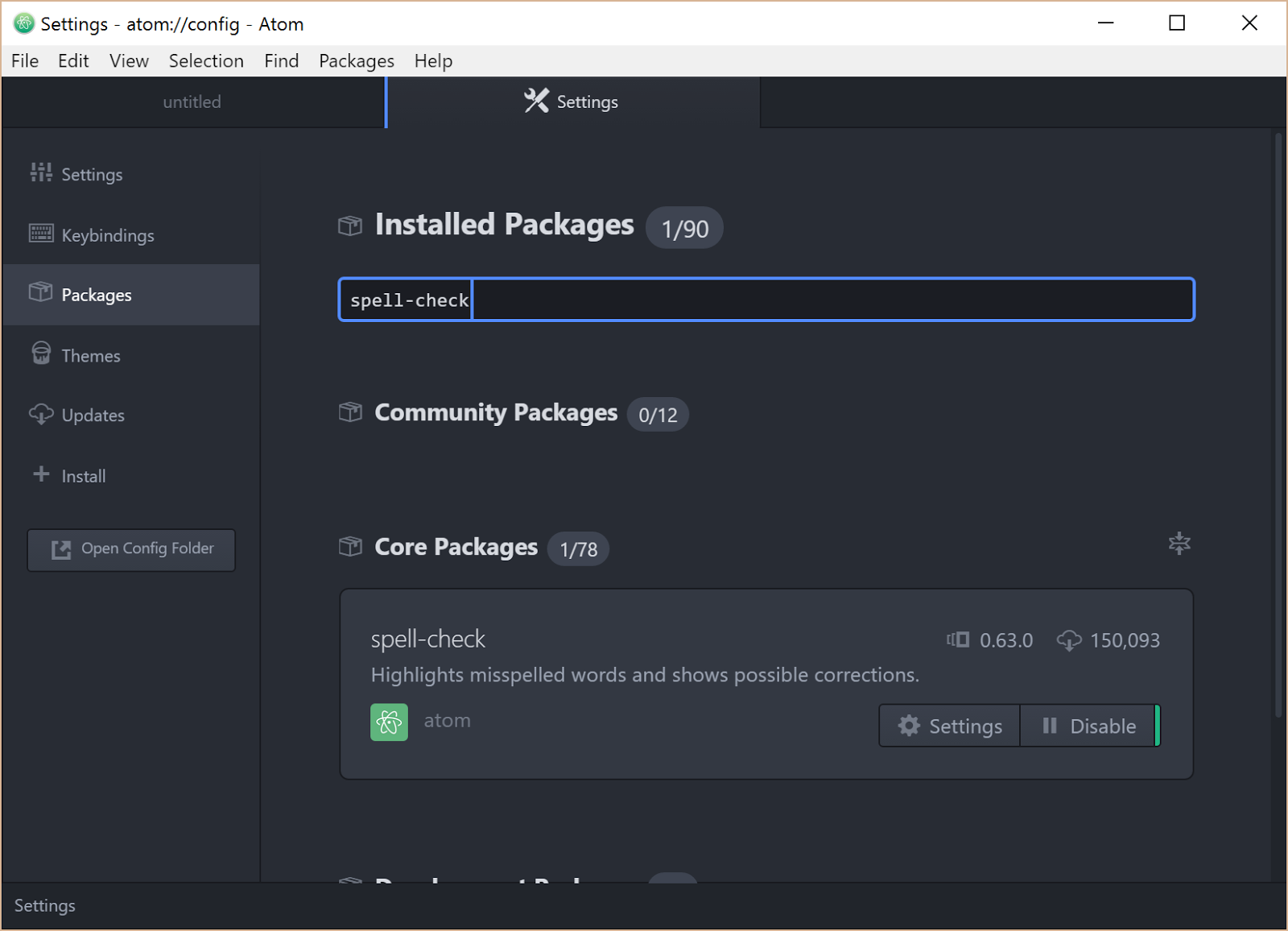

[File]-[Setting]でPackagesの画面を開き,spell-checkを検索します

そしてspell-checkパッケージの設定画面(Settings)に移動し,Grammarsの項に text.tex.latex を追加します.

フォントの設定

File メニューから Settings の画面を開き Font Family のところに CSS でフォントを指定する要領で書くことができます.僕の設定は

Consolas, メイリオ

です.カンマで区切って列挙すると最初のフォントに含まれない文字は次のフォントで表示される感じになるので,簡単に好きな英文フォントと和文フォントを組み合わせることができます.個人的には,ここの簡単さとフォントのレンダリングがWebブラウザ並みに綺麗という点が LaTeX 編集に Atom を使う最大のアドバンテージな気がします.

僕は日本語を書くときには等幅を妥協する派ですが,等幅フォントが好きな人はMiguフォントとかを使うと良いと思います.

覚えておくべき機能

スニペット Snippet

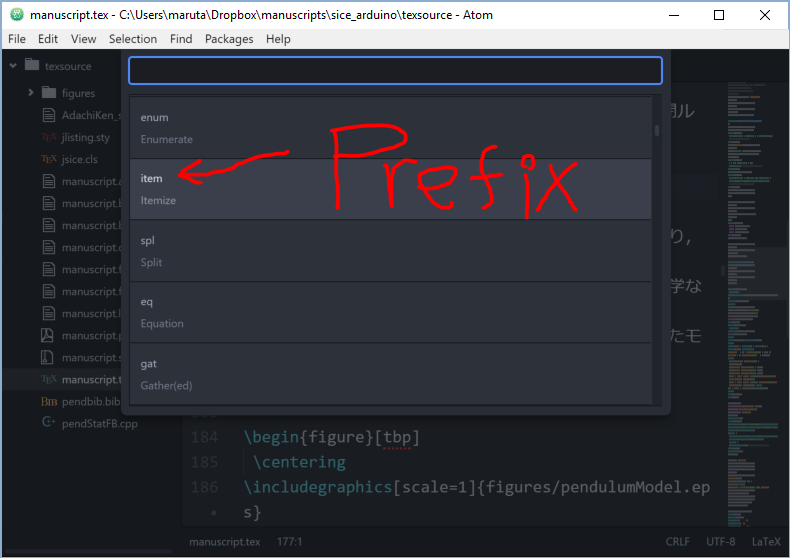

今どきのエディタの定番機能で,定型コードの入力を大幅に省力化できます.とりあえず language-latex パッケージをインストールした際にLaTeX用のスニペットが登録されているので,適当なTeXファイルを開いて[Alt]+[Shift]+[S]のショートカットを使うと一覧を見ることができます.

この一覧から使いたい項目を選択することもできますが,項目の上側に表示されているprefixを覚えておけば,通常の文と同様にprefixを入力し[TAB]を押すことでスニペットを使うことができます.

文脈によって(数式環境の中とか外とか)有効なスニペットが変わったりするので色々試してみてください.

使い方に慣れてきたらスニペットの自作をお勧めします.

マルチカーソル

これまた今どきのエディタでは定番の,複数のカーソルを使って複数の箇所を同時に編集する機能です.
  • [Ctrl]キーを押しながらクリックするとその位置にカーソルが増えます.
  • 適当な文字列を選択した状態で[Ctrl]+[D]を入力すると,選択中の文字列を検索してその位置にカーソルが増えます.繰り返し[Ctrl]+[D]を入力することで順次検索&カーソルの追加が行われます.
慣れるとすごく便利なのでぜひ使うように心がけてみてください.

LaTeXの編集作業の中では,表や数式をいじるときに使いどころが多いと思います.

便利なパッケージなど

アイコンの拡充

をインストールするとファイルのアイコンが豊富になります.TeXのファイルも専用のアイコンになり,ツリー表示やタブが少しわかりやすくなるのでインストールをお勧めします.

minimap

今どきのエディタによくあるカッコいいあれです.
標準では入っていないですが
をインストールすると使えるようになります.

ファイル名補完

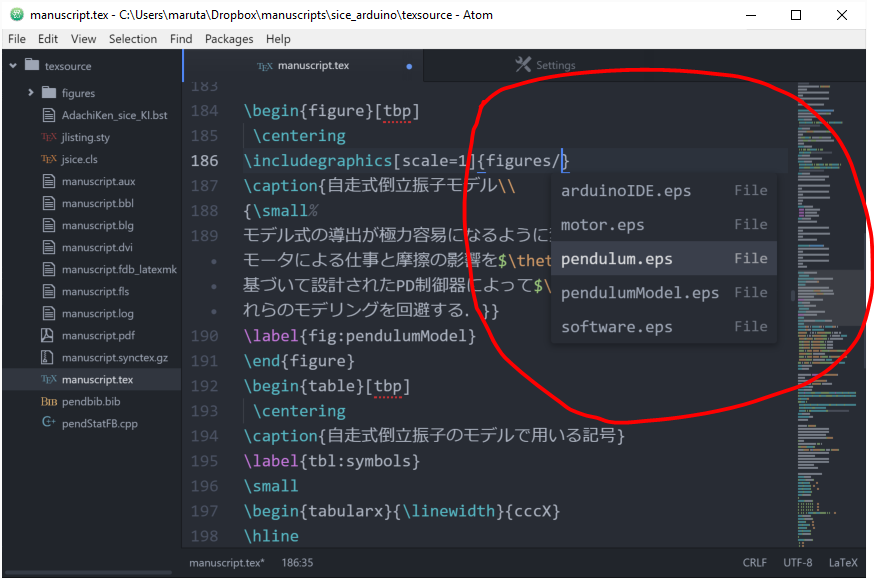

LaTeXで図や写真・画像などを使う場合,ファイル名を入力するのが地味に面倒だったりしますが,
を使うと補完の候補にファイルやフォルダの名前が出現するようになります.

カレントディレクトリ配下のファイル名を入力したい場合「./」と入力を始めると候補が表示されます.

\cite, \ref の補完

参考文献や数式,図表の番号を参照する際に
を入れておくと自動で補完してくれて快適です.参考文献については .bib ファイルを読み込んでいるので,BibTeXを使っていない場合は機能しないと思います.

まとめ

Atomはオープンソースの申し子のようなエディタであり,これまでの急速な改善からみても,いまどきの定番エディタの地位を長く維持できるような気がします.

ただし LaTeX や Windows や日本語といった辺境領域への対応はまだまだ不安定だったり完成度が低い感じですので,これからさらに開発が盛り上がることを期待したいです.
自分でもちょいちょいと貢献できたらな~と考えています.

あと,個人的には SublimeText2でだいぶお世話になり,最近 Atom 版の開発が始まったLaTeXTools に期待しています.
いまのところ動かない機能が8割といった感じなので(2016年1月現在),頃合いをみて試してみたいと思います.
